LAT-B 植物叶-&-空气温度传感器 (植物阔叶型)

发布时间:2019-02-02





榛叶LAT-B型温度传感器

LAT-B(阔叶型叶-&-空气温度)是一种用于长期监测叶表面和环境空气温度的高精度传感器。其中绝对空气温度(Tair)是通过一个高精度的微型热敏电阻探针来测量,而空气和叶面之间的温差(△T则是通过一个薄热电堆(10)获取的。分布在叶面的多个测量位点与叶面直接接触并产生一个空间积分温度信号。LAT-B专门用来测量阔叶表面温度,可通过超轻碳框架固定在叶片上。



技术参数



名称

LAT-B   : -&-空气温度传感器(阔叶型) (*)

适用叶片尺寸和安装位置

叶面叶片长度>3-20cm

传感器测量范围

-      温差电堆 (T叶片-空气)

-    热敏电阻 (Tair)



DT = +/- 20°C

Tair = -40 125°C

精度

-      温差电堆 (T叶片-空气)

-    热敏电阻 (Tair)



CR1000:   +/-(0.06%*读数+0.01°C) CR1000: +/- 0.2 °C

分辨率

-      温差电堆 (T叶片-空气)

-      热敏电阻 (Tair)



理论上无限,主要取决于数采 (例如CR1000 0.0025°C)



理论上无限,主要取决于数采 (例如CR1000 0.05°C)

规格

2 cm x 2 cm x 0.1 cm, ca. 2 g

信号输出

-      温差电堆 (T叶片-空气)

-    热敏电阻 (Tair)



DT 范围为+/- 20°时信号输出范围为± 8.5 mV

使用桥接电路时电阻(Ω)或者电压(mV)输出 (标配中包含桥接电路和20   kΩ 电阻)

电源

-      温差电堆 (T叶片-空气)

-    热敏电阻 (Tair)



要求

通常为2500 mV激发电压

工作环境

温度: -25 到70 °C, 空气湿度: 0100%



测量数据

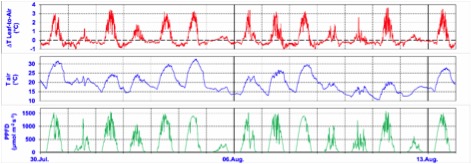

慕尼黑附近克里兰兹堡森林(TUM)实验基地的一棵成熟的欧洲山毛榉的绝对温度(Tair)叶片-空气温差(DT)以及太阳辐射(PPFD)分布图。
